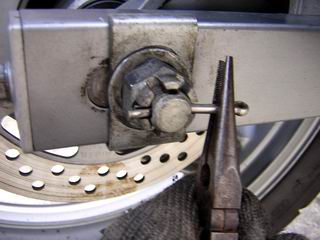

アスクルナットの割ピンを外します。 |
 |

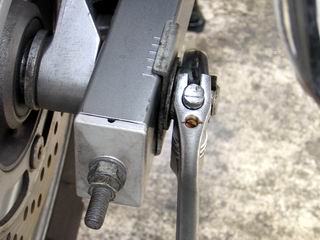

アスクルナットを緩めます。 |
 |

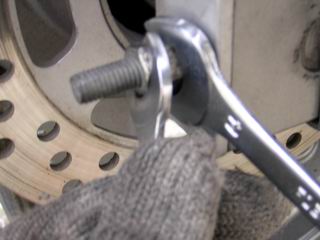

ロックナット（写真左側）、チェーンアジャスティングナット（写真右側）を緩めます。 |
 |

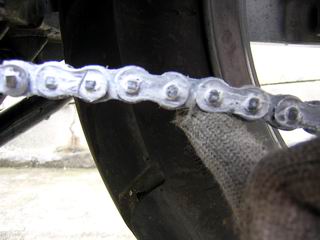

チェーンのたるみが一番少ない所を探します。
|
 |

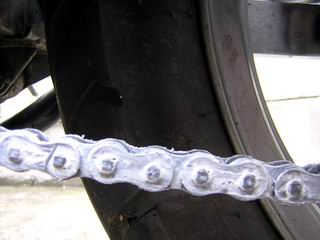

たるみが一番少ない所で35mm〜40mmぐらいのたるみになるようにチェーンアジャスティングナットを調整します。 |
 |

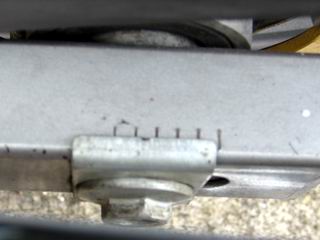

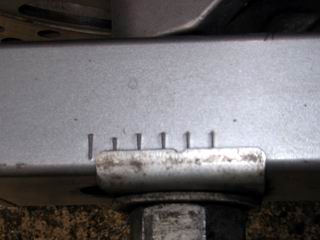

左側のスイングアームの目盛の位置を覚えておきます。 |
 |
右側も左側のスイングアームの目盛の位置と同じになるように調整します。
この後、再度チェーンのたるみを確認します。
ここで確認しておかないと場合によってはチェーンの張り過ぎになってしまい、チェーンやスプロケットを痛めてしまいますから気をつけてください。
最後にチェーンラインが真っ直ぐになってるか車体後部から確認します。
|
 |

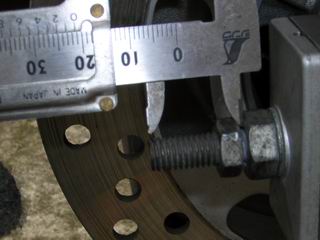

私はスイングアームの目盛で合わせた後、ノギスを使ってネジ部の長さが同じになるようにしてます。
目盛が入っているプレート（アライメントインジケータ）自体にガタがあって目盛位置で合わせた場合、多少ずれてるような気がしたので。
この後、左右のロックナットを締めます。 |
 |
アスクルナットを締め、再度チェーンの張り具合、アライメントインジケータの目盛を確認します。アスクルナットを締めたときに多少ずれることがありますので。

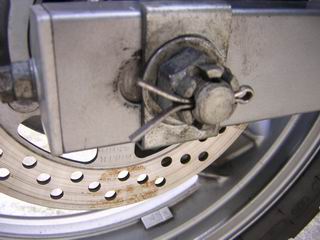

最後に割ピンを通して作業終了です。
|
